Productdetails:
|
| naam: | CCS-combineerd laadsysteem DC-testsimulator | Orotocol: | Verificatie volgens het protocol ISO15118, DIN70121 |
|---|---|---|---|
| Scherm: | 7 inch touchscreen | Spanning: | 1000V-standspanningsontwerp |
| Functie: | Draagbaar en handig | OEM-producten: | Keur goed |
| MOQ: | 1 stuks | Grootte: | OEM-standaardmaat |
| Verpakking: | Standaardverpakking | Functie: | Bescherming van het opladen van energievoertuigen |
| Haven: | Shenzhen, Foshan, enzovoort. | ||
| Markeren: | Testsysteem CCS2 voor EV-laders,Test CCS2 van de EV-oplader,Test van de CHAdeMO EV-oplader |
||

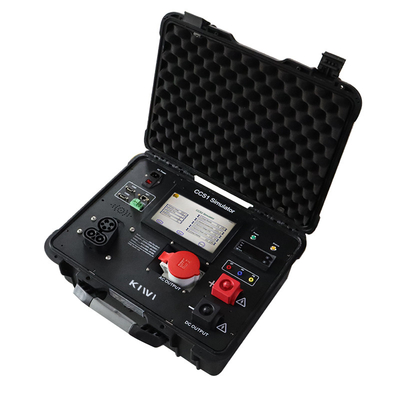

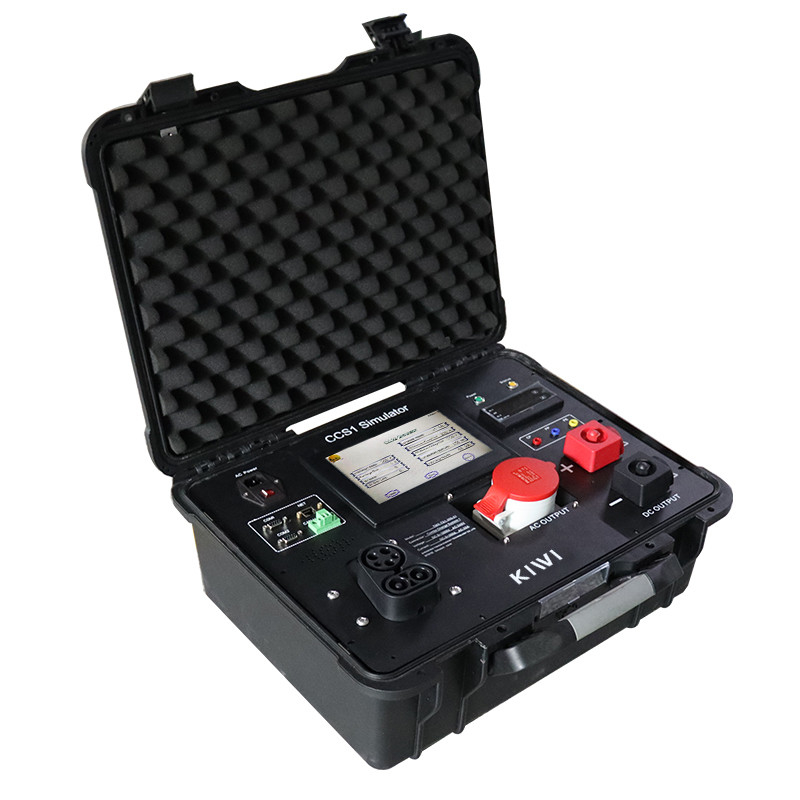

OEM-testsysteem voor elektrisch laadapparaat van standaardgrootte voor CCS1 CCS2 CHAdeMO GB/T-oplaadstation
|
- Nee, dat is niet waar.
|
Beschrijving
|
- Nee, dat is niet waar.
|
Beschrijving
|
|

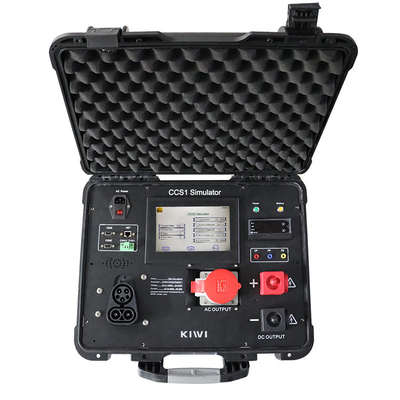

1
|
Productnaam
|
10
|
Gegevensplaat
|
|
2
|
AC-aansluitingen
|
11
|
Brandnaam
|
|
3
|
Stroomschakelaar
|
12
|
Uitgangsnegatieve bedradingshouder
|
|
4
|
COM 1 haven
|
13
|
Positieve uitgangsterminalhouder
|
|
5
|
Ethernet
|
14
|
CP / PP / PE terminal aansluiting
|
|
6
|
COM 2 haven
|
15
|
Hoogprecisiemeter
|
|
7
|
Luchtlucht
|
16
|
Licht voor de statusindicator
|
|
8
|
Interface CCS 2 AC type 2
|
17
|
Vermogen licht
|
|
9
|
CCS 2 DC-interface
|
18
|
meer
|
|
De specificatie en de introductie van het model
|
|
|
|
|
||||
|
Specificatie
|
|
Model
|
|
|
||||
|
CCS1-simulator
|
|
TMX-TS 1-200
|
|
|
||||
|
CCS2-simulator
|
|
TMX-TS 2-200
|
|
|
||||
|
|
|
|
|
|
||||
|
Bijvoorbeeld de standaardtestspecificaties van CCS 2 worden in de onderstaande figuur weergegeven.
|
|
|
|
|
||||
|
Model
|
|
TMX-TS 2-200
|
|
|
||||
|
Verbinding
|
|
Combo Charge System 2
|
|
|
||||
|
Spanning
|
|
0 ~ 1000V
|
|
|
||||
|
Stroom
|
|
0 ~ 200A
|
|
|
||||
|
>American CCS 1 DC-laadtestemulator, voor de Amerikaanse DC-laadstapeltest
|
|
|
|
|
||||
|
> Europese CCS 2 gelijkstroomlaadtestemulator, voor Europese gelijkstroomlaadstapeltest
|
|
|
|
|
||||
|
> 200A-invoer- en uitvoerhoofdlijn (300A-capaciteitsontwerp)
|
|
|
|
|
||||
|
> De 1000 V-test- en inspectiemeter
|
|
|
|
|
||||
|
Artikel 1
|
Beschrijving
|
|
Begin.
|
Bij automatische start werkt de knop niet
|
|
Hou op.
|
Stop de simulatietest
|
|
Instelling van EV-parameter
|
EV-gerelateerde instellingen
|
|
Protocoltype
|
Protocoltype
|
|
Soc
|
EV is het huidige SOC
|
|
Verzoekspanning
|
Voltage van de EV-aanvraag
|
|
Demandstroom
|
EV-vraagstroom
|
|
CP-status
|
CP-spanning
|
|
CP-frequentie
|
CP-frequentie
|
|
CP-werkcyclus
|
CP-werkcyclus
|
|
PLC Aag_Value
|
Gemiddelde waarde van de massaverval van het signaal van de PLC
|
|
Chager-krachtlimiet
|
Maximaal laadvermogen
|
|
Boodschapspanning
|
Verslagspanning
|
|
Actueel bericht
|
Actueel bericht
|
|
Laadtijd
|
Laadinterval
|
|
Herinneringstijd
|
Overgebleven laadtijd
|
|
Oplaad-autorisatiemodus
|
Toestemmingsmethode
|
|
Temperatuur van de voertuigconnector
|
Temperatuur van de aansluiting
|
|
Artikel 1
|
|
Beschrijving
|
|
|
|||
|
Voorladingsspanning
|
|
Voorlaaddruk
|
|
|
|||
|
Voorladingsspanning
|
|
Voorlaaddruk
|
|
|
|||
|
Voorlaadtijd
|
|
Voorlaadtijd
|
|
|
|||
|
EV-status
|
|
EV-stroomtoestand
|
|
|
|||
|
EV-foutcode
|
|
EV-foutcode
|
|
|
|||
|
Verzoek om EV-energie
|
|
Elektrische energie voor EV's
|
|
|
|||
|
Maximale EV-stroomgrens
|
|
Maximale EV-stroom
|
|
|
|||
|
Maximale spanningsgrens EV
|
|
EV-piekspanning
|
|
|
|||
|
Maximaal vermogen EV
|
|
Maximaal vermogen EV
|
|
|
|||
|
EV-energiecapaciteit
|
|
Capaciteit van de EV-batterij
|
|
|
|||
|
Herstellen
|
|
Fabrieksgegevens opnieuw instellen
|
|
|
|||
|
Bewaar
|
|
Bewaar de instellingen knop
|
|
|
|||
|
Terugkeer
|
|
Terug naar de knop van de startpagina
|
|
|
|||
